电工作业是特种作业之一，从事电工相关规定工作必须持证上岗，电工作业操作证每3年需要复审一次。一人一证持证上岗，全国通用。

考试形式：本人参考、单人单桌、分为理论科目和实操科目，满分均为100分，及格分均为80分。

报考咨询：18206863120（微信同号）

报名资料：

1、身份证复印件1份

2、一寸白底照片2张

3、初中及以上文化程度毕业证复印件1份

4、个人健康承诺书1份（学校提供，本人签字）

特种作业操作证每3年复审一次，复审时间在证书正面下方有标注。

目前电工操作证是全国联网的，全国范围内都具有法律效力，同时也支持在异地复审证书。

证书在中国应急管理局平台：http://cx.mem.gov.cn/上面可以查询。

电工操作证的考试难度并不大，只要有相应的文化水平且进行相应的培训、学习和练题，都是可以轻松取得证书的。

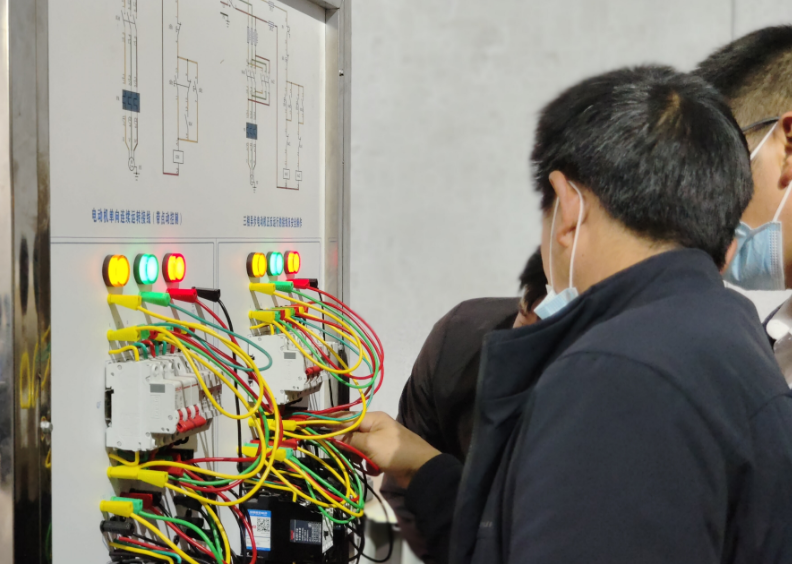

电工技术培训内容：

第一周：电工基础（安全用电法律法规）以及各种仪器仪表使用。
第二周：家庭电路布线（比如：一控、两控，多控等），电气设备安装调试，线路的运行，维护，检修等。
第三周：典礼拖动（机电及其各种控制电路，比如：电机直接启动，电机星-三角起动，自耦变压起动，异地控制，顺序控制等）。
第四周：变电，配电，输电以及二次回路的控制，运行，维护，检修等。

10kV变电站调试送电方案

一、工程概况

10KV变电站Ⅰ段、Ⅱ段进线电源分别来自区域变电站。10KV设备选用开关有限公司生产的三相交流绝缘金属铠装封闭式开关柜，设备比较先进。

保护分别设有：电动机反时限过流保护、过流保护、速断保护、欠压保护、零序保护、备自投保护。

二、调试工艺程序

三、操作方法

1、记录电器名牌资料

⑴记录设备型号、功率、额定电压、额定电流、短路阻抗、接线组别、变压比。

⑵记录电力电缆型号和规格。

⑶记录真空开关的型号和最大分断电流。

⑷记录互感器的型号、额定电压或电流和变比。

⑸记录电抗器和消弧线圈的型号和额定电压。

（6）检查电气设备是否与设计原理及型号相符。

（按设计图纸资料核对元件与设备的型号、规格及接线原理应正确无误）。

（7）设备各项整定值按甲方要求以设计图纸为准。

（8）检查导线截面和控制线路连接，二者均应符合设计要求，检查各连接处的接触情况保证接触良好。

（9）各种接地系统及其接地电阻值应符合设计要求。

（10）试车前所有系统保护装置应按设计值整定完毕，其保护、操作与控制系统以及事故报警、显示和信号系统应该模拟试验确认正确可靠。

2．10kV母线

⑴测量绝缘电阻

用2500V兆欧表测量母线绝缘电阻

⑵交流耐压实验

用交流耐压器进行交流耐压实验

3油浸式变压器

⑴测量绕组连同套管的直流电阻

测量应在各分接头的所有位置上进行

⑵测量所有分接头的变压比

用变比电桥测量所有分接头的变压比

⑶检查接线组别和极性

用变比电桥检查接线组别和极性

⑷绝缘油试验

进行电气强度试验

⑸检查瓦斯继电器和温度继电器动作特性

瓦斯继电器按动试验按钮检查瓦斯动作信号。检验温度继电器设定值。将热电偶放入水中，将水加热至略高于设定值，待水温度稳定后，将

温度继电器按设定值设定，温度继电器动作。

⑹绕组连同套管的交流耐压试验

选择试验电压和容量适合的交流耐压器进行耐压试验。

4真空断路器

⑴测量绝缘电阻

用2500兆欧表测量。

⑵测量主触头的接触电阻

用双电桥测量主触头的接触电阻。

⑶测量断路器分合闸时间及同期性

在额定操作电压下，用高压开关特性测试仪测量。

⑷测量断路分合闸的绝缘电阻值

用500兆欧表测量分合闸线圈的绝缘电阻值。

用万用表测量分合闸线圈的直流电阻。

⑸操作机构的检查

用可变电阻器调出试验电压分合操作试验。

⑹交流耐压试验

在断路器合闸状态下进行交流耐压试验。

5电流互感器

⑴测量绝缘电阻

用2500V兆欧表测量一次绕组对二次绕组及外壳。用500V兆欧表测量二次绕组间及其对外壳的绝缘电阻。

⑵极性检查

用感应法进行极性检查。

⑶伏安特性曲线

用电压，电流表测量伏安特性曲线，应做到饱和点以上。所取点数以得到平滑的曲线为原则。

⑷变比测量

在一次侧通大电流，测量二次电流。

⑸交流耐压试验

将电流互感器的二次绕组短接后接地，使用交流耐压器。一次绕组对二次及地耐压。

6电压互感器

⑴外观检查

电压互感器外不应有明显的损伤。

⑵测量绕组的绝缘电阻

用2500V兆欧表测量一次绕组对二次绕组及外壳。用500V兆欧表测量二次绕组间及其对外壳的绝缘电阻。

⑶测量电压互感器一次绕组的直流电阻

用单电桥测量。

⑷检查接线组别，单相互感器极性。

⑸检查变化

用变比电桥测量。

⑹交流耐压试验

用三倍频耐压器进行工频感应耐压试验。

7、电抗器

⑴测量直流电阻

用双电桥测量直流电阻

⑵测量绝缘电阻

用2500V兆欧表测量。

⑶交流耐压

使用交流耐压器进行交流耐压试验。

8、避雷器

⑴测量绝缘电阻

用2500兆欧表测量。

⑵氧化锌避雷器：测量直流漏泄1mA时的电压（V/1mA）值及0.75V/1mA下的泄漏电流，用直流泄漏试验器测量。

⑶TBP-A或TBP-B型。测量交流击穿试验。

9、支柱绝缘电阻

⑴测量绝缘电阻

用2500兆欧表测量。

⑵交流耐压试验

用交流耐压器进行

10、电容器

⑴测量绝缘电阻

测量并联电容器在电极对外壳之间进行。

⑵并联电容器交流耐压是电容器电极对外壳交流耐压。

11、电力电缆

⑴测量绝缘电阻

用2500兆欧表测量

⑵直流耐压试验及泄漏电流测量

试验时，试验电压分4段均匀升压，每阶停留1分钟，并读取泄漏电流值。

12、零序电流互感器

一次加入电流值，二次输出毫安值，到定值动作。

13、过流速断，电压，零序保护

⑴功能参数设定

⑵延时保护动作试验

对于定时限保护，用继电保护试验按参定值作继电器动作。

⑶按参定值，用继电保护试验器做继电器动作试验。

⑷电压保护

做过压或欠压保护。

14、系统操作联锁功能试验

⑴进线柜与母联柜操作联锁试验。

⑵母联柜与隔离开关柜联锁试验。

⑶进线与PT柜之间联锁试验。

⑷高压柜与变压器之间试验。

15、模拟故障跳闸试验

⑴高压柜操作与信号屏之间显示正确。智能保护器显示正确。

各个光字牌显示正确。

⑵模拟各个馈出回路过流故障，试验对应各馈出开关跳闸动作。

送电方案

四 、送电前检查与准备工作

1、10kv受电柜在受电前各种调试工作应全部结束，且所有受电设备均处于正常状态。

2、准备必要测量仪器，安全用具和消防器材。

3、各受电柜的各地点应配备通讯设备，各受电地点有专人看护。

4、手车柜操作机构应灵活，动作可靠，接地开关在断开位置。

5、对一，二次回路接线检查应无松动，各操作机构灵活可靠，手车柜在试验位。

6、对一，二次回路进行绝缘电阻试验，绝缘电阻应符合规范要求。

7、对控制系统，保护系统，信号系统，进行系统试验，模拟各种故障信号，继电器，断路器必须可靠动作，信号系统必须发出报警信号。

8、各项检查合格后方可进行受电。

五、 送电步骤

1 、工段进线柜小车及PT（I段）小车放在工作位，其他馈出线小车放在试验位。

2、 I段进线由220kv变电站I段送电，在高炉10kv送电站进行验电，或高压带电显示应有灯指示，确认高压有电。

3 、一切正常后，准备对10kvI段母线受电。

4 、合10kvI段，I段母线受电。

操作：   监护：

一切正常后，测PT二次电压及相序

相序：               测量：       记录：

5 、Ⅱ段进线线柜小车及Ⅱ段PT小车放在工作位，其他馈线小车放在试验位。

6、 Ⅱ段进线由上级220kv变电站10 kvⅡ段送电，在高炉10kv变电站验电，或高压带电显示应有灯指示，确认高压有电。

7、 一切正常后，准备对10kvⅡ段母线受电。

8 、合10kvⅡ段，Ⅱ段母线受电。

 操作：      监护：

一切正常后，测PT二次电压及相序

相序：        测量：         记录：

9 、核相试验

Ⅰ段进线合 Ⅱ段进线分 母联合闸   测量：

Ⅰ，Ⅱ段进线合，母联分  测量

测量：

记录：

监护：

10、 一切正常后，送变压器

   第一次冲击变压器要观察，冲击电流，以及变压器声音，如有异立刻分闸，并做记录。

   每次间隔5分钟，共冲击五次，一切正常后，投入运行。

六、 调试用仪器 仪表

1 、绝缘保护试验用仪器 仪表

⑴交流试验耐压器：

50kv  5kvA             一 套

200kv 20kvA            一 套

⑵直流泄漏试验器：

    50kv   1kvA            一 套

⑶调压器：

（单相）0-250v   3kvA      一 台

（三相）0-450v   3kvA      一 台

⑷高压开关特性试验仪       一 台

⑸避雷器试验器             一 套

⑹万用表                   二 台

2 、继电保护试验仪器 仪表

⑴综合保护仪               一 台

⑵调压器（0-250v）         一 台

⑶万用表                   一 台

⑷电流表

⑸电压表

⑹电流发生器               一 台

⑺标准电流互感器           一 台

通讯联络：对讲机           二 对

七、 质量标准

YBJ-89冶金电气设备安装工程施工及验收规范。

GB50150-91 电气设备装置安装工程电气设备交流试验标准。

八 、安全措施

1 组织对参加调试人员进行安全技术交底，使每个调试人员了解现场情况。

2 调试人员进入现场必须戴好劳动保护用品。

3 在调试中要求严格执行安全技术，操作规程，听从指挥。

4 在耐压试验时，安全用具应齐全，如绝缘杆，绝缘鞋，绝缘靴和绝缘垫等。

5 电缆耐压，电缆两头通讯要畅通。试验现场设围栏，警告牌，并派专人看守。

6 送电时，每个岗位上的人员必须明确自己的职责及整个受电概况和要求。

7 操作人员必须听从指挥人员的指挥，坚守岗位。

8 高压验电笔，在使用前必须检查合格，在使用时，应将验电笔逐渐移向带电体，切勿急于接触电压。

9 设专人指挥，专人监护，专人操作，每次操作由指挥人员发出命令，并经监护人员同意后方可操作。

10 在已送电设备上，应挂上明显标志或设围栏。
