焊工是一种特种作业工种，从事焊工相关规定工作必须持证上岗，熔化焊接与热切割特种作业操作证每3年需要复审一次。一人一证持证上岗，全国通用。

考试形式：本人参考、单人单桌、分为理论科目和实操科目，满分均为100分，及格分均为80分。

报考咨询：18206863120（微信同号）

焊工短期技能培训内容：

第一周：焊工基础（电焊工安全操作规范及设备工具的安全使用）手工电弧焊操作技能培训（例如：手工焊接设备、焊接材料、工具。各种焊接位置的操作技能，单面焊双面成型技术的操作技巧）。

第二周：氧、乙炔焊接与切割，等离子弧切割（气焊与切割设备的使用及安全操作规程），各种厚板、薄板气焊与切割操作技巧。

第三周：手工钨极氩弧焊技术（例如：氩弧焊设备及工具的安全使用和安全操作规程）；氩弧焊焊接厚、薄板各种焊接位置的安全操作技巧；常用有色技术材料，例如：铝合金材料的焊接技巧。

第四周：二氧化碳气体保护电弧焊技术（例如：二氧化碳焊接设备、设备工具的安全操作规程）；二氧化碳气体保护焊焊接位置的操作技巧。

电工证/焊工证/高空证/登高证/安全员考试培训报名简章

1、高压电工作业 ：

指对1千伏（kV）及以上的高压电气设备进行运行、维护、安装、检修、改造、施工、调试、试验及绝缘工、器具进行试验的作业。

2、低压电工作业：

指对1千伏（kV）以下的低压电器设备进行安装、调试、运行操作、维护、检修、改造施工和试验的作业。

3、熔化焊接与热切割作业：

指使用局部加热的方法将连接处的金属或其他材料加热至熔化状态而完成焊接与切割的作业。适用于气焊与气割、焊条电弧焊与碳弧气刨、埋弧焊、气体保护焊、等离子弧焊、电渣焊、电子束焊、激光焊、氧熔剂切割、激光切割、等离子切割等作业。

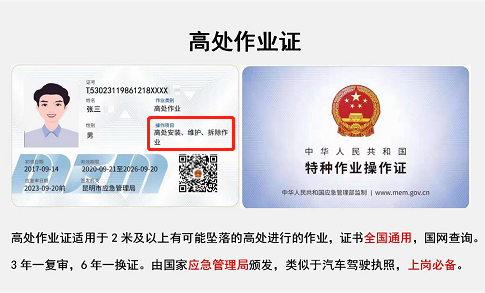

4、高处安装、维护、拆除作业：

指在高处从事安装、维护、拆除的作业。适用于利用专用设备进行建筑物内外装饰、清洁、装修，电力、电信等线路架设，高处管道架设，小型空调高处安装、维修，各种设备设施与户外广告设施的安装、检修、维护以及在高处从事建筑物、设备设施拆除作业。

5、登高架设作业: 指在高处从事脚手架、跨越架架设或拆除的作业。

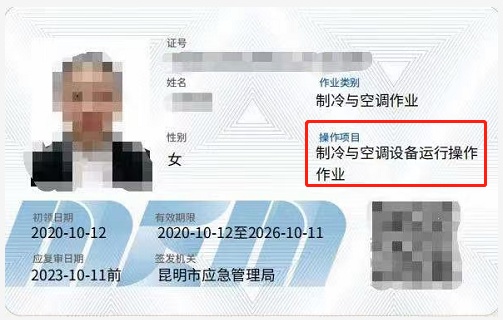

6、制冷与空调设备运行操作作业：

指对各类生产经营企业和事业等单位的大中型制冷与空调设备运行操作的作业。

适用于化工类（石化、化工、天然气液化、工艺性空调）生产企业，机械类（冷加工、冷处理、工艺性空调）生产企业，食品类（酿造、饮料、速冻或冷冻调理食品、工艺性空调）生产企业，农副产品加工类（屠宰及肉食品加工、水产加工、果蔬加工）生产企业，仓储类（冷库、速冻加工、制冰）生产经营企业，运输类（冷藏运输）经营企业，服务类（电信机房、体育场馆、建筑的集中空调）经营企业和事业等单位的大中型制冷与空调设备运行操作作业。

7、制冷与空调设备安装修理作业：

指对所指制冷与空调设备整机、部件及相关系统进行安装、调试与维修的作业。

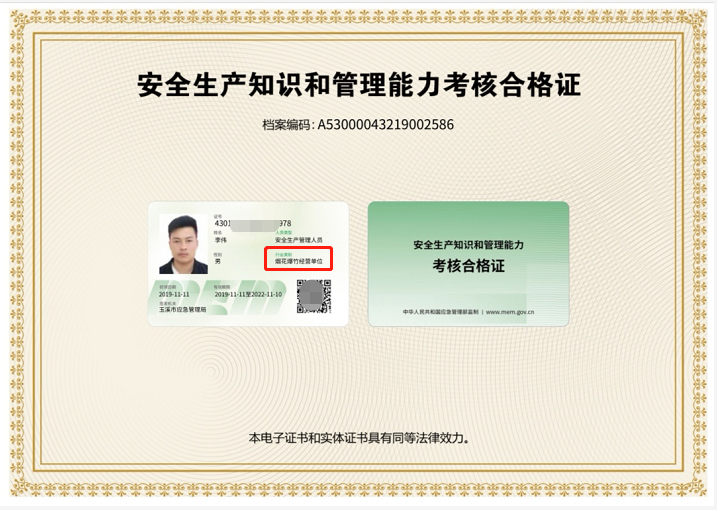

8、危化品安全员：

适用于危险化学品生产企业和经营单位，由昆明市应急管理局颁发，证书全称：危险化学品经营单位（主要负责人）和危险化学品生产单位（主要负责人）

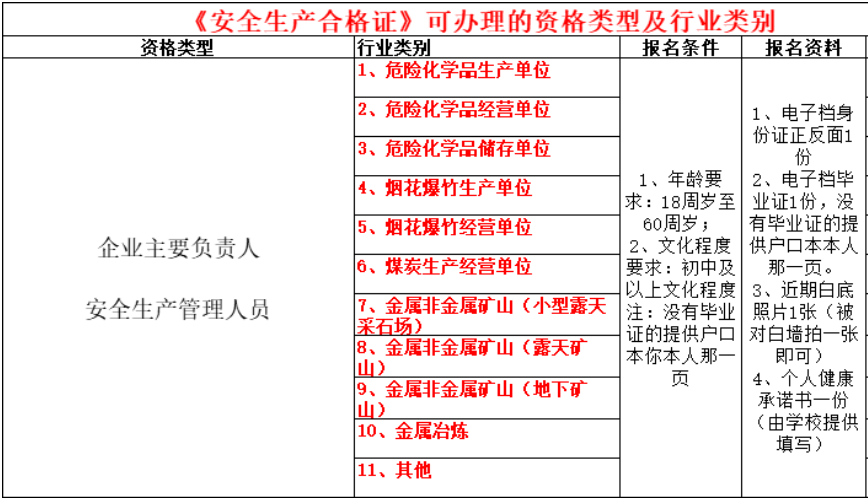

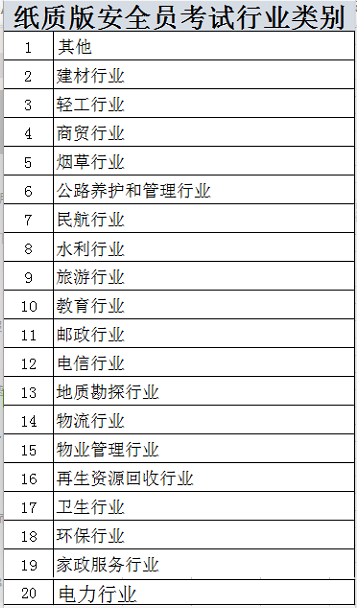

9、纸质版安全员证

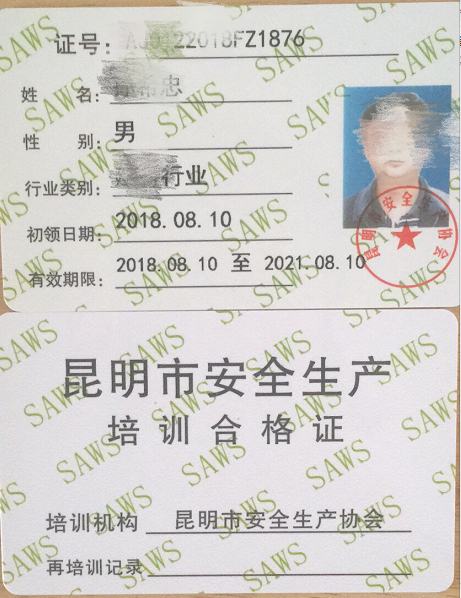

适用于工贸企业，分为主要负责人和管理人员两大类。由昆明市安全生产协会颁发，证书全称：安全生产培训合格证。

10、危险化学品操作证：

危险化学品的生产、经营、储存、运输、使用以及处置废弃危化品活动的人员，必须接受有关法律、法规、规章和安全知识、专业技术、职业卫生防护和应急救援等知识的培训，并经考核合格，方可上岗作业。
一、安全生产相关法律法规和危险化学品知识；
二、危险化学品单位安全管理和安全技术措施；
三、重大危险源辨识与现场应急处理；
四、危险化学品职业危害及其预防；
五、事故案例分析等五部分组成，既有理论指导内容，又有实际案例，理论与实际相结合，以期在安全生产培训考核中，取得好的培训效果。

作业类别介绍：

（1）、光气及光气化工艺作业:

指光气合成以及厂内光气储存、输送和使用岗位的作业。

适用于一氧化碳与氯气反应得到光气，光气合成双光气、三光气，采用光气作单体合成聚碳酸酯，甲苯二异氰酸酯（TDI）制备，4,4'-二苯基甲烷二异氰酸酯（MDI）制备等工艺过程的操作作业。

（2）、氯碱电解工艺作业:

指氯化钠和氯化钾电解、液氯储存和充装岗位的作业。

适用于氯化钠（食盐）水溶液电解生产氯气、氢氧化钠、氢气，氯化钾水溶液电解生产氯气、氢氧化钾、氢气等工艺过程的操作作业。

（3）、氯化工艺作业:

指液氯储存、气化和氯化反应岗位的作业。

适用于取代氯化，加成氯化，氧氯化等工艺过程的操作作业。

（4）、硝化工艺作业:

指硝化反应、精馏分离岗位的作业。

适用于直接硝化法，间接硝化法，亚硝化法等工艺过程的操作作业。

（5）、合成氨工艺作业:

指压缩、氨合成反应、液氨储存岗位的作业。

适用于节能氨五工艺法（AMV），德士古水煤浆加压气化法、凯洛格法，甲醇与合成氨联合生产的联醇法，纯碱与合成氨联合生产的联碱法，采用变换催化剂、氧化锌脱硫剂和甲烷催化剂的“三催化”气体净化法工艺过程的操作作业。

（6）、裂解（裂化）工艺作业:

指石油系的烃类原料裂解（裂化）岗位的作业。

适用于热裂解制烯烃工艺，重油催化裂化制汽油、柴油、丙烯、丁烯，乙苯裂解制苯乙烯，二氟一氯甲烷（HCFC-22）热裂解制得四氟乙烯（TFE），二氟一氯乙烷（HCFC-142b）热裂解制得偏氟乙烯（VDF），四氟乙烯和八氟环丁烷热裂解制得六氟乙烯（HFP）工艺过程的操作作业。

（7）、氟化工艺作业:

指氟化反应岗位的作业。

适用于直接氟化，金属氟化物或氟化氢气体氟化，置换氟化以及其他氟化物的制备等工艺过程的操作作业。

（8）、加氢工艺作业:

指加氢反应岗位的作业。

适用于不饱和炔烃、烯烃的三键和双键加氢，芳烃加氢，含氧化合物加氢，含氮化合物加氢以及油品加氢等工艺过程的操作作业。

（9）、重氮化工艺作业:

指重氮化反应、重氮盐后处理岗位的作业。

适用于顺法、反加法、亚硝酰硫酸法、硫酸铜触媒法以及盐析法等工艺过程的操作作业。

（10）、氧化工艺作业:

指氧化反应岗位的作业。

适用于乙烯氧化制环氧乙烷，甲醇氧化制备甲醛，对二甲苯氧化制备对苯二甲酸，异丙苯经氧化-酸解联产苯酚和丙酮，环己烷氧化制环己酮，天然气氧化制乙炔，丁烯、丁烷、C4馏分或苯的氧化制顺丁烯二酸酐，邻二甲苯或萘的氧化制备邻苯二甲酸酐，均四甲苯的氧化制备均苯四甲酸二酐，苊的氧化制1,8-萘二甲酸酐，3-甲基吡啶氧化制3-吡啶甲酸（烟酸），4-甲基吡啶氧化制4-吡啶甲酸（异烟酸），2-乙基已醇（异辛醇）氧化制备2-乙基己酸（异辛酸），对氯甲苯氧化制备对氯苯甲醛和对氯苯甲酸，甲苯氧化制备苯甲醛、苯甲酸，对硝基甲苯氧化制备对硝基苯甲酸，环十二醇/酮混合物的开环氧化制备十二碳二酸，环己酮/醇混合物的氧化制己二酸，乙二醛硝酸氧化法合成乙醛酸，以及丁醛氧化制丁酸以及氨氧化制硝酸等工艺过程的操作作业。

（11）、过氧化工艺作业:

指过氧化反应、过氧化物储存岗位的作业。

适用于双氧水的生产，乙酸在硫酸存在下与双氧水作用制备过氧乙酸水溶液，酸酐与双氧水作用直接制备过氧二酸，苯甲酰氯与双氧水的碱性溶液作用制备过氧化苯甲酰，以及异丙苯经空气氧化生产过氧化氢异丙苯等工艺过程的操作作业。

（12）、胺基化工艺作业:

指胺基化反应岗位的作业。

适用于邻硝基氯苯与氨水反应制备邻硝基苯胺，对硝基氯苯与氨水反应制备对硝基苯胺，间甲酚与氯化铵的混合物在催化剂和氨水作用下生成间甲苯胺，甲醇在催化剂和氨气作用下制备甲胺，1-硝基蒽醌与过量的氨水在氯苯中制备1-氨基蒽醌，2,6-蒽醌二磺酸氨解制备2,6-二氨基蒽醌，苯乙烯与胺反应制备N-取代苯乙胺，环氧乙烷或亚乙基亚胺与胺或氨发生开环加成反应制备氨基乙醇或二胺，甲苯经氨氧化制备苯甲腈，以及丙烯氨氧化制备丙烯腈等工艺过程的操作作业。

（13）、磺化工艺作业:

指磺化反应岗位的作业。

适用于三氧化硫磺化法，共沸去水磺化法，氯磺酸磺化法，烘焙磺化法，以及亚硫酸盐磺化法等工艺过程的操作作业。

（14）、聚合工艺作业:

指聚合反应岗位的作业。

适用于聚烯烃、聚氯乙烯、合成纤维、橡胶、乳液、涂料粘合剂生产以及氟化物聚合等工艺过程的操作作业。

（15）、烷基化工艺作业:

指烷基化反应岗位的作业。

适用于C-烷基化反应，N-烷基化反应，O-烷基化反应等工艺过程的操作作业。

（16）、化工自动化控制仪表作业: 指化工自动化控制仪表系统安装、维修、维护的作业。

11、烟花爆竹安全作业：

指从事烟花爆竹生产、储存中的药物混合、造粒、筛选、装药、筑药、压药、搬运等危险工序的作业。

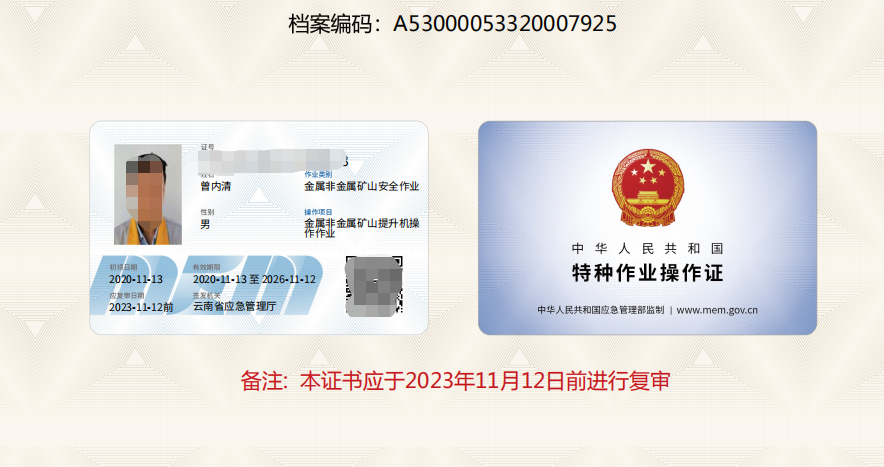

12、煤矿安全作业

13、金属非金属矿山安全作业

14、报名需要资料：

身份证、毕业证、照片白底、个人健康承诺书。

15、培训安排：

培训需要线上线下学习培训，有理论和实操培训，每周开班，报名后会给学员注册学习题库，学员先练习理论，然后等着安排培训和考试，考前需到校培训两天。

16、考试形式：

本人参考、单人单桌、理论实操均为机考，及格分为80分。考试简单，正常只要识字并且来参加培训考试都能过，如果考不过免费安排补考。

17、考试需携带的资料：身份证原件、准考证（由我校统一发放）。

奥氏体不锈钢在焊接特点：焊接过程中的弹、塑性应力和应变量很大，却极少出现冷裂纹。焊接接头不存在淬火硬化区及晶粒粗大化，故焊缝抗拉强度较高。

奥氏体不锈钢焊接主要问题：焊接变形较大；因其晶界特性和对某些微量杂质（S、P）敏感，易产生热裂纹。

奥氏体不锈钢的5大焊接问题及处理措施

01、碳化铬的形成，降低了焊接接头抗晶间腐蚀能力。

晶间腐蚀:根据贫铬理论,焊缝和热影响区在加热到450-850℃敏化温度区时在晶界上析出碳化铬,造成贫铬的晶界,不足以抵抗腐蚀的程度。

（1）针对焊缝晶间腐蚀和目材上敏化温度区腐蚀，可采用下列措施加以限制：

a．减少母材及焊缝的含碳量，母材中添加稳定化元素Ti、Nb等元素使之优先形成MC，以避免Cr23C6形成。

b．使焊缝形成奥氏体加少量铁素体的双相组织。焊缝中存在一定数量的铁素体时，可细化晶粒，增加晶粒面积，使晶界单位面积上的碳化铬析出量减少。

铬在铁素体中溶解度较大，Cr23C6优先在铁素体中形成，而不致使奥氏体晶界贫铬；散步在奥氏体之间的铁素体，可防止腐蚀沿晶界向内部扩散。

c．控制在敏化温度区间的停留时间。调整焊接热循环，尽可能缩短600～1000℃的停留时间，可选择能量密度高的焊接方法（如等离子氩弧焊），

选用较小的焊接线能量，焊缝背面通氩气或采用铜垫增加焊接接头的冷却速度，减少起弧、收弧次数以避免重复加热，多层焊时与腐蚀介质的接触面尽可能最后施焊等。

d．焊后进行固溶处理或稳定化退火（850～900℃）保温后空冷，以使碳化物充分析出，并使铬加速扩散 ）。

（2）、焊接接头的刀状腐蚀，为此，可采取如下预防措施：

由于碳的扩散能力较强，在冷却过程中将偏聚在晶界形成过饱和状态，而Ti、Nb则因扩散能力低而留于晶体内。当焊接接头在敏化温度区间再次加热时，过饱和碳将在晶间以Cr23C6形式析出。

a．降低含碳量。对于含有稳定化元素的不锈钢，含碳量不应超过0.06％。

b．采用合理的焊接工艺。选择较小的焊接线能量，以减少过热区在高温停留时间，注意避免在焊接过程中产生“中温敏化”效果。

双面焊时，与腐蚀介质接触的焊缝应最后施焊（这是大直径厚壁焊管内焊在外焊之后进行的原因所在），如不能实施则应调整焊接规范及焊缝形状，尽量避免与腐蚀介质接触的过热区再次受到敏化加热。

c．焊后热处理。焊后进行固溶或稳定化处理。

02、应力腐蚀开裂

可采用下列措施防止应力腐蚀开裂的发生：

a．正确选择材料及合理调整焊缝成分。高纯铬-镍奥氏体不锈钢、高硅铬-镍奥氏体不锈钢、铁素体-奥氏体不锈钢、高铬铁素体不锈钢等具有较好的抗应力腐蚀性能，焊缝金属为奥氏体-铁素体双相钢组织时抗应力腐蚀性良好。

b．消除或减小残余应力。进行焊后消除应力热处理，采用抛光、喷丸和锤击等机械方法降低表面残余应力。

c．合理的结构设计。以避免产生较大的应力集中。

03、焊接热裂纹（焊缝结晶裂纹、热影响区液化裂纹）

热裂纹敏感性主要取决于材料的化学成分、组织与性能。Ni易与S、P等杂质形成低熔点化合物或共晶，硼、硅等的偏析，将促使产生热裂纹。

焊缝易形成方向性强的粗大柱状晶组织，有利于有害杂质和元素的偏析。从而促使形成连续的晶间液膜，提高了热裂纹的敏感性。若焊接不均匀加热，则易形成较大的拉应力，促进焊接热裂纹的产生。

防止措施：

a．严格控制有害杂质S、P的含量。

b．调整焊缝金属的组织。双相组织焊缝具有良好的抗裂性能，焊缝中的δ相可细化晶粒，消除单相奥氏体的方向性，减少有害杂质在晶界的偏析，且δ相能溶解较多的S、P，并能降低界面能，组织晶间液膜的形成。

c．调整焊缝金属合金成分。在单相奥氏体钢中适当增加Mn、C、N的含量，加入少量的铈、镐、钽等微量元素（可细化焊缝组织、净化晶界），可减少热裂纹敏感性。

d．工艺措施。尽量减小熔池过热，以防止形成粗大的柱状晶，采用小线能量及小截面焊道。

例如25-20型奥氏体钢易出现液化裂纹。可通过严格限制母材的杂质含量及晶粒度，采用高能量密度的焊接方法、小线能量和提高接头的冷却速度等措施。

04、焊接接头的脆化

热强钢应保证焊接接头的塑性，防止高温脆化；低温用钢要求具有良好的低温韧性，防止焊接接头发生低温脆断。

05、焊接变形较大

因导热率低、膨胀系数大，故焊接变形较大，可采用夹具防止变形。奥氏体不锈钢的焊接方法和焊接材料的选择:

奥氏体不锈钢可用钨极氩弧焊（TIG）、熔化极氩弧焊（MIG）、等离子氩弧焊（PAW）及埋弧焊（SAW）等方法进行焊接。

奥氏体不锈钢因其熔点低、导热系数小、电阻系数大，故焊接电流较小。应采用窄焊缝、窄焊道，减少高温停留时间，防止碳化物析出，减少焊缝收缩应力，降低热裂纹敏感性。

焊材成分尤其是Cr、Ni合金元素要高于母材。采用含有少量（4～12％）铁素体的焊接材料，以保证焊缝良好的抗裂（冷裂、热裂、应力腐蚀开裂）性能。

焊缝中不允许或不可能存在铁素体相时，焊材应选用含Mo、Mn等合金元素的焊接材料。

焊材中的C、S、P、Si、Nb应尽可能低，Nb在纯奥氏体焊缝中会引起凝固裂纹，但焊缝中有少量铁素体可有效避免。

焊后需进行稳定化或消除应力处理的焊接结构，通常选用含Nb的焊接材料。埋弧焊用于焊接中板，Cr、Ni的烧损可通过焊剂和焊丝中合金元素的过渡得到补充；

由于熔深大，应注意防止焊缝中心区热裂纹的产生和热影响区耐腐蚀性的降低。应注意选择较细的焊丝和较小的焊接线能量，焊丝需低Si、S、P。

耐热不锈钢焊缝中铁素体含量应不大于5％。Cr、Ni含量大于20％的奥氏体不锈钢，需选用高Mn（6～8％）焊丝，焊剂选用碱性或中性焊剂，以防止向焊缝中增Si，以提高其抗裂性能。

奥氏体不锈钢专用焊剂增Si极少，可向焊缝过渡合金，补偿合金元素的烧损，以满足焊缝性能和化学成分的要求。
